Блок-боксы типа БРУ-Э

logo
Блок-боксы типа БРУ-Э предназначены для размещения распределительного устройства (РУ), изготовленного на базе камер сборных одностороннего обслуживания серии КСО-203.
Изделия применяются для питания потребителей напряжением 6(10) кВ.

Назначение

Блок-боксы типа БРУ-Э предназначены для размещения распределительного устройства (РУ), изготовленного на базе камер сборных одностороннего обслуживания серии КСО-203.
Изделия применяются для питания потребителей напряжением 6(10) кВ. Ввод и вывод питающего напряжения - воздушный.
РУ состоит из:

  • двух камер вводных( Ввод1/левый, Ввод2/правый );
  • одной камеры межсекционного выключателя (МВВ);
  • двух шинных мостов ШМ1 и ШМ2.

По отдельному заказу возможно комплектование установки БРУ-Э микропроцессорными средствами релейной защиты и автоматики типа Sepam 1000+, БМРЗ и др.

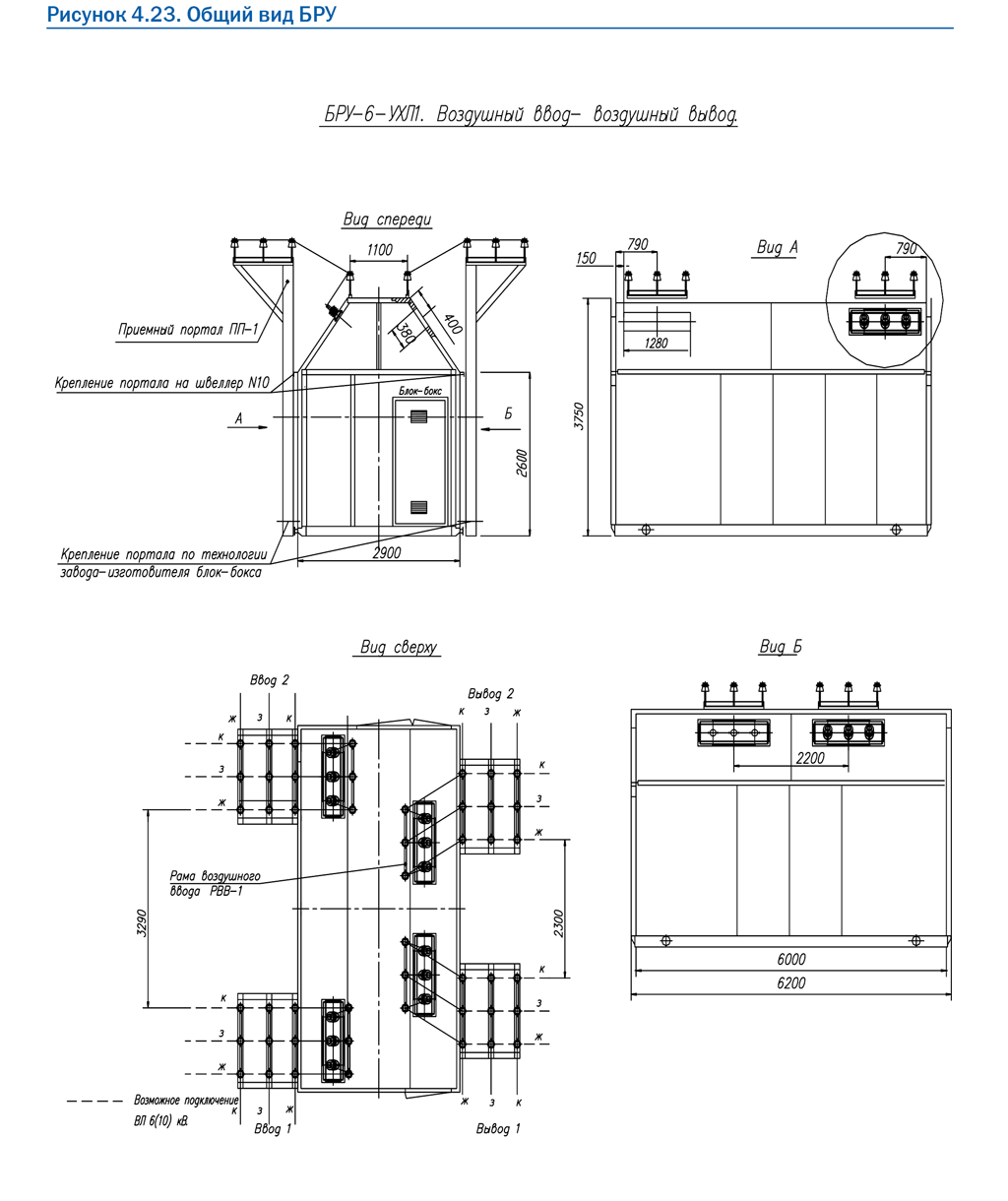

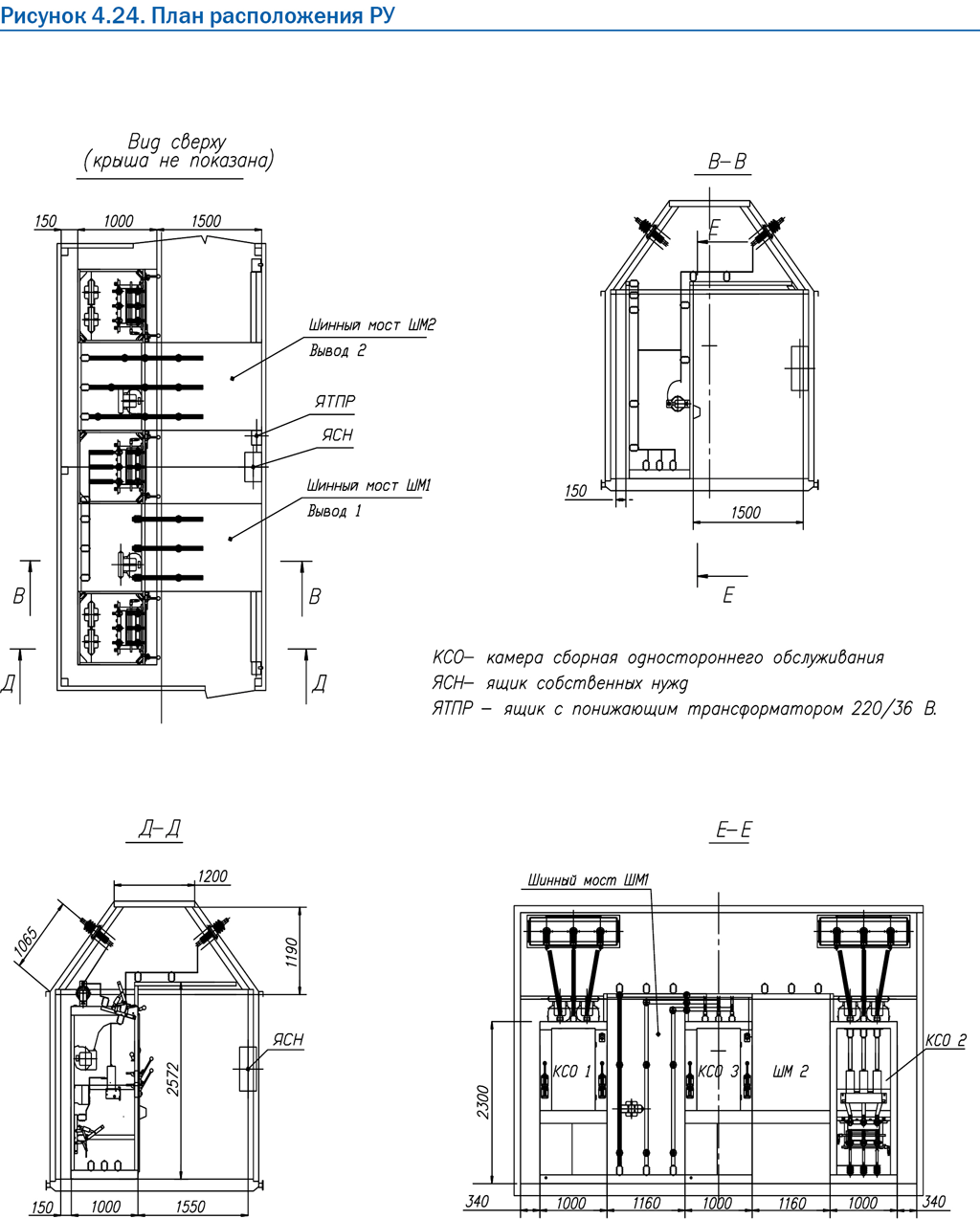

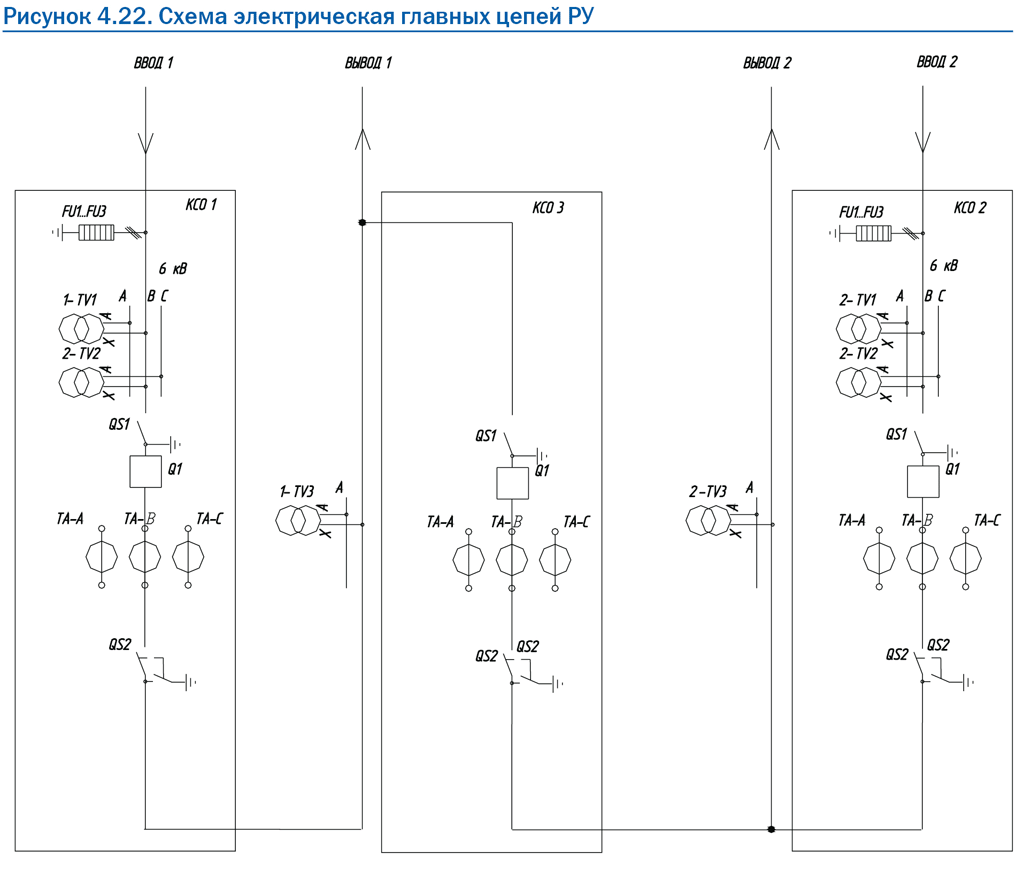

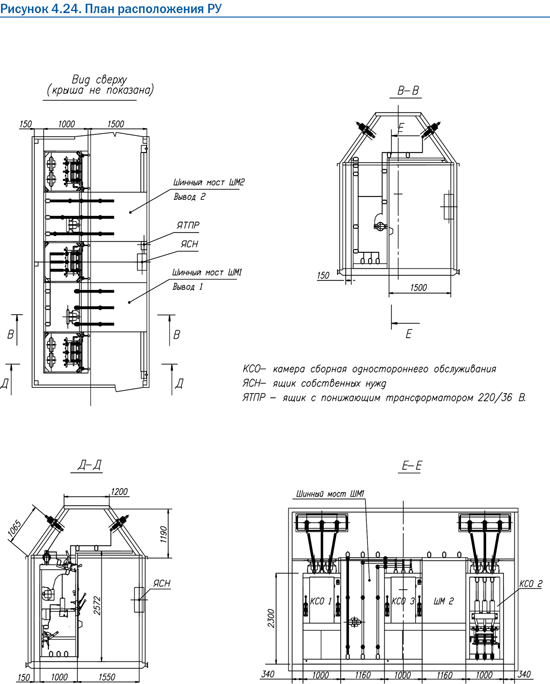

Ниже представлены схема электрическая главных цепей РУ, общий вид БРУ, план расположения РУ.
