Устройства комплектные распределительные типа КРУ-АПС(Э) 6(10) кВ

КРУ-АПС(Э) или КРУН - это комплектные распределительные устройства на напряжение 6(10)кВ, выполняют функцию защиты и коммутации электросетей и оборудования, номинальное напряжение которого равно 6 либо 10 кВ, имеющим номинальный ток не превышающий 1000 А.

Назначение

Устройство КРУН находит применение в распределительных сетях различных назначений. Может использоваться для станций катодной защиты магистральных нефтепроводов и газопроводов, для различных потребителей, которым требуется защита а также коммутация высоковольтного оборудования, для снабжения электричеством в районах с холодным климатом.

Устройства КРУ-АПС(Э) соответствуют требованиям ТУ3414-031-32574607-2006.

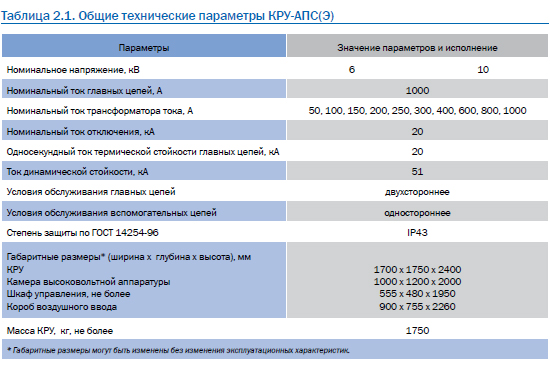

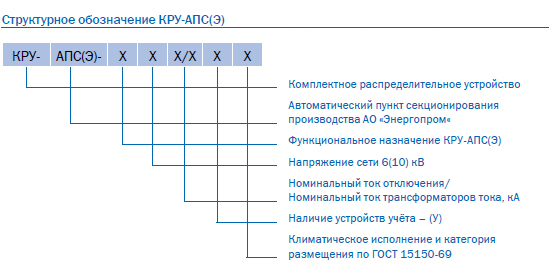

Пример условного обозначения КРУН

Пример условного обозначения комплектного распределительного устройства АПС(Э) обладающего односторонним питанием, а также АПВ на напряжение сети равное 6 кВ, номинальный ток отключения равен 20 кА; с трансформатором тока номинальный ток которого равен 600 А; имеющим возможность учета электрической энергии и выполненный в климатическом исполнении У с категорией размещения 1.

КРУ-АПС(Э)-ПАПВ1-6-20/600-У-У1.



Классификация КРУ-АПС(Э) по функциональному назначению

ПАПВ1 – пункт секционирования линий обладающий односторонним питанием, а также АПВ;

ПАПВ2 – пункт секционирования линий обладающий двухсторонним питанием, а также АПВ;

ПАПВ(д) – пункт секционирования линий обладающий АВР, АПВ, а также устройствами делительной автоматики;

ПАВР – пункт секционирования линий обладающий АВР, а также АПВ;

ПАВНР – пункт секционирования линий обладающий АВР, АПВ, а также АВНР;

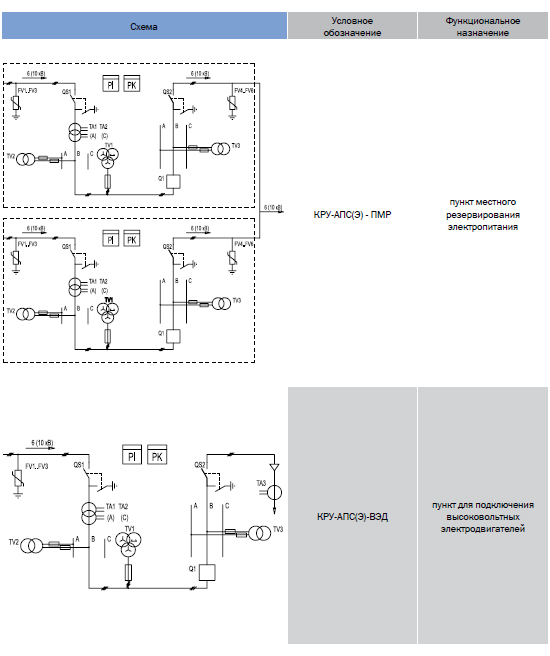

ПМР – пункт местного резервирования электропитания (представляет из себя два устройства КРУ-АПС(Э)-ПАПВ1);

ВЭД – пункт служащий для подключения высоковольтного электродвигателя.

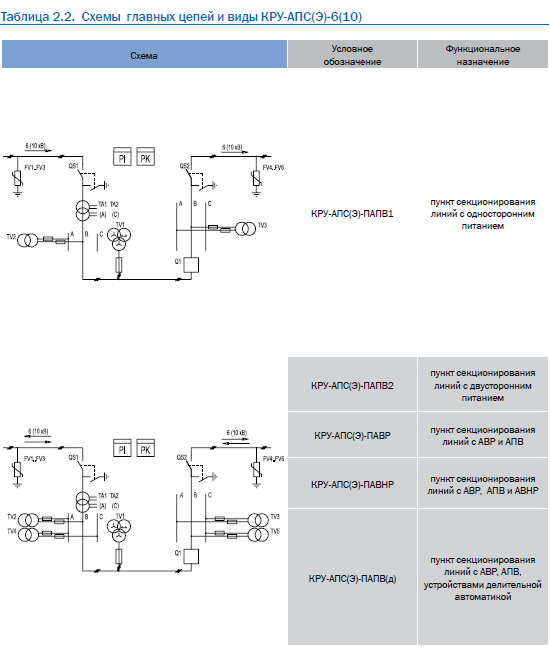

Схемы главных цепей и виды КРУ-АПС(Э) представлены в таблице 2.2.



Условия эксплуатации КРУН

Устройства КРУ-АПС(Э) предназначены для работы на открытом воздухе (климатические исполнения - У1 и УХЛ1 по ГОСТ 15150-69) при следующих условиях:

  • максимальное значение высоты установки над уровнем моря должна быть менее 1000 м;
  • рабочее значение температуры наружного воздуха - от минус 60 °С до плюс 40 °С;
  • тип атмосферы по ГОСТ15150-69 – II;
  • стойкость к сейсмическому воздействию - до 9 баллов.

Устройства КРУ-АПС(Э) предназначены для размещения на подготовленные заранее фундаментные блоки либо площадку, служащие для отвода дождевых и талых вод. Для районов в которых уровень снежного покрова выше обычного есть возможность установки крун на постамент высота которого не превышает 1,5 м.

По желанию заказчика осуществляется изготовление площадок обслуживания для КРУ-АПС(Э).



Конструкция и принцип действия

Конструкция комплектного распределительного устройства типа КРУ-АПС(Э) выполнена в виде металлооболочки с транспортными салазками, внутри которой находятся два отсека: (РУВН) распредустройства высокого напряжения и (РУНН) распредустройства низкого напряжения.

Устройства КРУ-АПС(Э) выпускаются в сборно-разборном варианте конструкции с использованием оцинкованного металла.

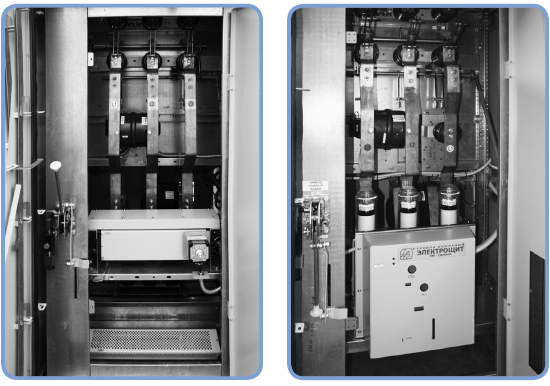

В РУВН устанавливается камера высоковольтной аппаратуры (КВА), состав оборудования которой пределяется схемой КРУ.

В качестве силовых выключателей в КВА могут быть установлены следующие типы выключателей:

  • ВВ/TEL-10-20/1000 У2,
  • ВБП-10-20/1000 УХЛ2,
  • ВВУ-СЭЩ-П3-10-20/1000 У2,
  • Эволис 12Р1 1250.

На крыше КРУ-АПС(Э) находится (КВВ), короб для воздушного ввода с кронштейном под штыревые изоляторы а также ограничители перенапряжения. КВВ выполнен в виде металлооболочки, внутри которой располагаются проходные изоляторы и шинный мост с опорными изоляторами.



В РУНН расположен шкаф управления, в который установлены блоки питания а также управления высоковольтного выключателя, помимо этого в в шкафу расположены устройства защиты и сигнализации положения выключателя и работы защит.
Для работоспособности аппаратуры при температуре ниже 0°С предусматривается подогрев воздуха с помощью обогревателей, обеспечивающих условия работы аппаратуры в соответствии с требованиями стандартов и технических условий на эту аппаратуру. Включение и отключение нагревательных устройств производится и автоматически, и вручную. Комплектно распределительные устройства или КРУН, в максимальной степени унифицированы по конструкции, схемотехническим решениям и устройствам связи с объектом управления. Защита цепей сигнализации и управления выполняется только автоматическими выключателями.





Для устройства КРУ-АПС(Э):

  • разработаны типовые схемы на базе электромеханических реле и микропроцессорных устройств: «Сириус», «Sepam 1000+ серии 20», «БМРЗ-100», «ТЭМП-2501», УЗА-АТ.
  • применена группа трансформаторов напряжения 3хЗНОЛПМ, которая позволяет осуществить контроль направления мощности и направленную защиту;
  • в отсеке шкафа управления КРУ-АПС(Э) осуществляется учёт электрической энергии с применением трансформатора 3хЗНОЛПМ, позволяющего осуществлять как технический так и коммерческий учет электроэнергии;
  • КРУ-АПС(Э) полностью готово к подключению систем телемеханизации: телесигнализация,  телеуправление и телеизмерение.

Более подробное описание устройства представлено в технической информации ЭПСЗ.674512.000ТИ, ЭПСЗ.674512.100ТИ.




Безопасность эксплуатации крун или КРУ-АПС(Э) обеспечивается:

  • механическими и электрическими блокировками от неправильных действий обслуживающего персонала согласно ГОСТ 12.2.007.4-75;
  • блокировка, не допускающая включение а также отключение разъединителей если выключатель первичной цепи находится в включенном состоянии;
  • блокировка между ножами заземления и разъединителем, не допускающая при включенных ножах заземления возможность включить разъединители либо при включенных разъединителях возможность включить ножи заземления;
  • блокировка дверей и стационарных разъединителей, не допускающая при включенных разъединителях возможность открывания дверей.
  • наличием смотровых окон для контроля за оборудованием, находящимся под напряжением;
  • с целью уменьшения разрушающего воздействия избыточного давления газов при коротком замыкании, для его сброса предусмотрены клапаны сброса давления, расположенные в боковой стенке КВВ.

Дополнительно для ограничения времени действия дуги до величины не превышающей 0,2 с (по отдельному заказу)  КРУ-АПС(Э) может быть укомплектовано устройствами защиты от дуговых замыканий.



Преимущества применения комплектно распределительного устройства КРУ-АПС(Э):

  • отсутствие человеческого фактора. Автоматическое отключение короткого замыкания и локализация повреждений. Затрата времени на восстановление питания на неповрежденных участках сети уменьшается до секунд, в следствие чего, снижается риск ущерба потребителям электроэнергии;
  • для включения установки в работу требуется минимальный объём монтажных работ.
