Устройства комплектные распределительные серии К-01Э

Ячейки кру или комплектные распределительные устройства серии К-01Э служат для приема и распределения энергии электричества, которое обеспечивается благодаря переменному трехфазному току со стандартной частотой в 50 Гц и напряжением, максимальный уровень которого равен 10 кВ в местах с умеренным и холодным климатом.

Назначение

Основное свое применение ячеек КРУ получило  в области распределительных устройств трансформаторных подстанций, к которым так же можно добавить комплектные и блочно-модульные подстанции, напряжение в которых может быть 6-10/0,4кВ. Эти подстанции используются для электрический сетей как на промышленных зонах, так и в сельском хозяйстве, а также в железнодорожной отрасли в качестве генераторов энергии.

Устройство данной серии соответствует всем  требованиям ТУ 3414-042-32574607-2004.

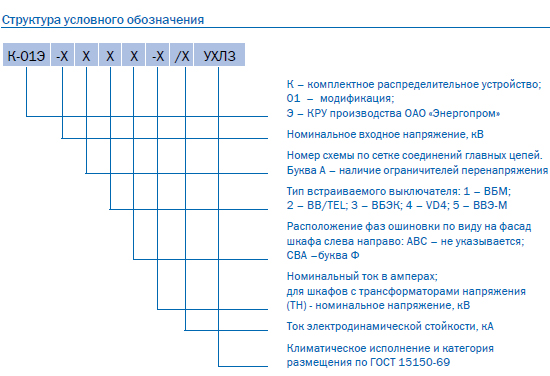

Пример условного обозначения:

К-01Э-6-01А 1-630/51 УХЛ3
КРУ обладающее входным напряжением равным 6 кВ, номер схемы главных цепей 01, с ограничителем перенапряжения с вакуумным выключателем ВБМ-10-20/1000 с электромагнитным приводом. Фазы ошиновки расположены по фасаду ABC. Номинальный ток этого устройства 630 А, а сила тока электродинамической стойкости 51 кА. Установка также обладает климатическим исполнением УХЛ и категорией размещения 3.

К-01Э-10-08А 3-3150/51 УХЛ3
КРУ обладающее входным напряжением равным 10 кВ, номер схемы главных цепей 08, с ограничителем перенапряжения с вакуумным выключателем ВБЭК-10-31/3150 с электромагнитным приводом. Фазы ошиновки расположены по фасаду ABC. Номинальный ток этого устройства 630 А, а сила тока электродинамической стойкости 51 кА. Установка также обладает климатическим исполнением УХЛ и категорией размещения 3.


Условия эксплуатации

Шкафы КРУ вышеупомянутой серии предназначаются для работы внутри помещения при нижеизложенных условиях:
  • Высота над уровнем моря не должна превышать 1000 метров.
  • Разброс рабочей температуры должен составлять не более 75 градусов, и лежать в рамках от -25 до +50 градусов цельсия.
  • Атмосфера должна соответствовать типу, представленному по ГОСТ 15150-69-II.
  • Стойкость к сейсмическому воздействию до 9 баллов включительно.

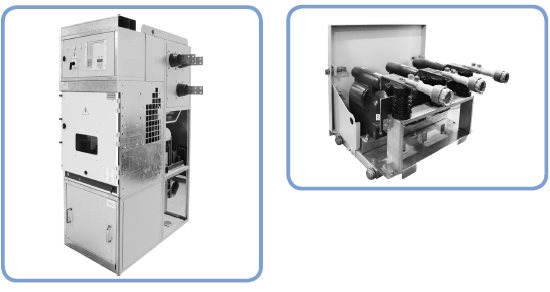

Конструкция и принцип действия

АО «Энергопром» может предложить  два варианта типоисполнения шкафов КРУ серии К-01Э:

  • шкаф с нижним расположением выкатного элемента;
  • шкаф со средним расположением выкатного элемента.

Шкафы КРУ серии К-01Э с нижним расположением выкатного элемента выполнены из металлоконструкции, сваренной из гнутых профилей.

Комплектное распределительное устройство КРУ состоит из трех основных частей, таких как  корпус , выкатной элемент и релейный шкафа. Корпус разделен на три отсека с помощью стенок и закрывающихся шторок. Первый отсек - высоковольтный, второй отсек - кабельного ввода и третий отсек - сборных шин. Отсек кабельного ввода закрывается дверью. Отсек сборных шин сзади закрыт съемной металлической стенкой. Между отсеком ввода и сборных шин имеется съемная металлическая перегородка.

В отсек выкатного элемента вмонтирована выкатная тележка с установленным на ней силовым оборудованием, также в этом отделе имеются защитные шторки, закрывающиеся автоматически, тем самым блокируя доступ к неподвижным контактам, в случае если они находятся под напряжением. Конструкция шторок предельно проста, и в то же время крайне надежна. Они передвигаются в одной плоскости  и в одном направлении, тем самым исключая возможность незапланированного открывания шторок, когда выкатной элемент находится в ремонтом положении. Реализована возможность запирания шторок на замок навесного типа.

Шкафы серии К-01Э со средним расположением выкатного элемента выполнена из металлоконструкции, из оцинкованных гнутых профилей с использованием болтовых соединений и стальных заклепок. В нее встроены аппараты и приборы в соответствии со схемами соединений главных и вспомогательных цепей.

Элементы фасада шкафа выполнены из стального листа с использованием порошкового покрытия. Цвет покрытия -  светло-серый.

Корпус шкафа разделен с помощью стенок на три отсека: выкатного элемента, сборных шин, кабельного ввода/вывода.

На лицевой стороне корпуса отсеков выкатного элемента и кабельного ввода/вывода имеются двери со смотровыми окнами.

Отсек выкатного элемента располагается в средней части шкафа К-01ЭС и предназначен для размещения в нем кассеты с высоковольтным оборудованием.

В отсеке выкатного элемента смонтировано:

  • оборудование, необходимое для совместной работы выкатного элемента и шкафа;
  • привод заземлителя;
  • проходные изоляторы с неподвижной частью разъединяющих контактов главных цепей;
  • защитные  шторки, которые при выкатывании кассеты с высоковольтным выключателем из рабочего положения в контрольное автоматически закрываются, перекрывая доступ к неподвижным контактам, находящимся под напряжением. В закрытом положении предусмотрена возможность запирания шторок на замок внизу отсека.

В отсеке кабельного ввода/вывода размещаются:

  • заземлитель;
  • трансформаторы тока;
  • трансформаторы напряжения стационарного или выдвижного исполнения;
  • ограничители перенапряжений;
  • кабельные разделки для подключения высоковольтных кабелей.

Вышеперечисленное оборудование соединяется с помощью шин с нижними неподвижными контактами, расположенными на задней стенке отсека выкатного элемента.

Отсек кабельного ввода/вывода имеет два исполнения:

  1. закрывается дверью при установке стационарных трансформаторов напряжения;
  2. передней части отсека устанавливается выкатной элемент с установленными на нем трансформаторами напряжения.

Высоковольтные отсеки КРУ (отсек сборных шин, отсек выкатного элемента, отсек кабельного ввода/вывода) имеют закрепленные откидные клапаны сброса давления газов, возникающих при коротком замыкании, также предусмотрена установка быстродействующих устройств дуговой защиты различных заводов-производителей.

Сверху корпуса над отсеком выкатного элемента расположен релейный шкаф, который представляет собой каркасную разборную конструкцию из оцинкованной стали, закрывающуюся дверью. На двери размещены аппаратура ручного управления, сигнализации, приборы учета и измерения, микропроцессорные устройства защиты (при заказе), остальная низковольтная аппаратура вспомогательных цепей смонтирована внутри шкафа.



Шкафы КРУ серии К-01Э, в зависимости от комплектности главных и вспомогательных цепей, выполняют различные функциональные нагрузки:

  • шкаф ввода;
  • шкаф межсекционного выключателя;
  • шкаф линейной вставки;
  • шкаф отходящей линии;
  • шкаф с трансформатором напряжения;
  • шкаф с трансформатором собственных нужд;
  • шкаф с силовыми предохранителями.

Из всего многообразия схем шкафов К-01Э комплектуются распределительные устройства 6(10) кВ в зависимости от количества и функционального назначения потребителей.

Для обеспечения бесперебойного питания электрических приёмников в РУ 6(10) кВ предусмотрено секционирование системы шин и автоматическое включение резерва (АВР).

Компоновка КРУ шкафами К-01Э предусматривает удобство осмотра, ремонта и демонтажа основного оборудования во время эксплуатации без снятия напряжения со сборных шин и соседних присоединений.

В распределительные устройства 6(10) кВ, укомплектованные КРУ серии К-01Э, предусматривается быстродействующая дуговая защита, выполненная на устройствах дуговой защиты  типа  ПД-02  или  ОВОД-М  либо  на другом   типе   устройств   по   желанию   заказчика. Дополнительно каждый шкаф К-01Э оборудован клапанами сброса избыточного газа. Контроль положения разгрузочных  клапанов     осуществляется    с    помощью    конечных выключателей.

Электрическая связь выкатных элементов с релейными шкафами осуществляется с помощью штепсельных разъемов отечественных или зарубежных производителей (Harting или PHOENIX CONTAKT).

Цепи  вторичной  коммутации  шкафа  КРУ  размещены в релейном шкафу. Схемы вспомогательных цепей реализуются по ряду типовых работ.

По желанию заказчика схемы вспомогательных соединений могут быть выполнены в одном из следующих вариантов:

  • На электромеханических реле.
  • С применением устройств защиты и автоматики на микропроцессорной элементной базе:  «SPAC» (компании «ABB»), «SEPAM-1000+» (компании «Schneider Electric»), ТЭМП («ИЦ «Бреслер»), БМРЗ («НТЦ «Механотроника»), Сириус (ЗАО «Радиус Автоматика») и другие.
  • Цепи учета электроэнергии могут выполняться на электронных или многофункциональных микропроцессорных счетчиках электрической энергии.

По желанию заказчика КРУ поставляются транспортными блоками до трех шкафов в блоке со смонтированными в пределах блока соединениями главных и вспомогательных цепей.

Во избежание ошибочных операций при обслуживании в устройствах  выполнены следующие блокировки по ГОСТ 12.2.007.4-75:

  • блокировка, не допускающая перемещений выкатного элемента из рабочего положения в контрольное (разобщенное), а также из контрольного (разобщенного) положения в рабочее при включенном положении установленного на выкатном элементе коммутационного аппарата (механическая с использованием педали);
  • блокировка, не допускающая включения коммутационного аппарата, установленного на выкатном элементе, при положении выкатного элемента в промежутке между рабочим и контрольным положениями (электромеханическая с использованием конечного выключателя, фиксирующего рабочее положение выдвижного элемента, и педали на выкатном элементе);
  • блокировка, не допускающая включения заземляющего разъединителя, при условии, что в других шкафах КРУ, от которых возможна подача напряжения на участок главной цепи шкафа, где размещен заземляющий разъединитель, выкатные элементы находятся в рабочем положении (или любые коммутационные аппараты во включенном положении). Блокировка реализуется путем подачи сигнала от конечных выключателей вводного и секционного выключателей на блок-замок в данной ячейке, препятствующий выкатыванию этой ячейки;
  • блокировка, не допускающая при включенном положении заземляющего разъединителя перемещения в рабочее положение выкатных элементов (или включение любых коммутационных аппаратов) в других шкафах КРУ, от которых возможна подача напряжения на участок главной цепи шкафа, где размещен заземляющий разъединитель. Блокировка реализуется путем подачи сигнала от конечного выключателя, фиксирующего положение выкатного элемента в данной ячейке, на блок-замок, препятствующий вкатыванию вводного и секционного выключателей;
  • блокировка, не допускающая перемещения выкатного элемента из контрольного в рабочее положение при включенных ножах заземляющего разъединителя;
  • блокировка, не допускающая включение заземляющего разъединителя в шкафу секционирования с разъединяющими контактами при рабочем положении выкатного элемента секционного  выключателя (механическая).

Примечание - Для осуществления других видов блокировок (оперативных, безопасности и т.п.) предусмотрена возможность установки блокировочных замков.

Более подробное описание устройств камер К-01Э представлено в технической информации ЭПСЗ.674591.000 ТИ.

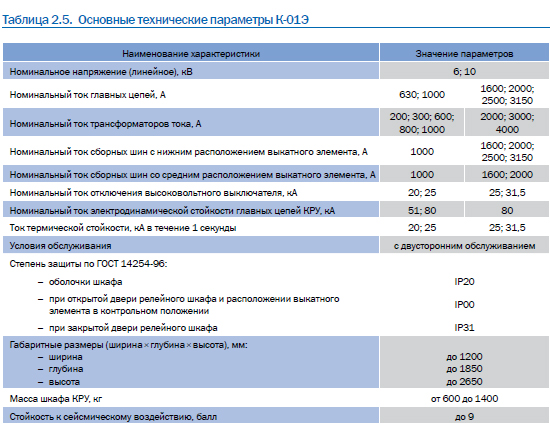

Технические параметры К-01Э представлены в таблице 2.5.

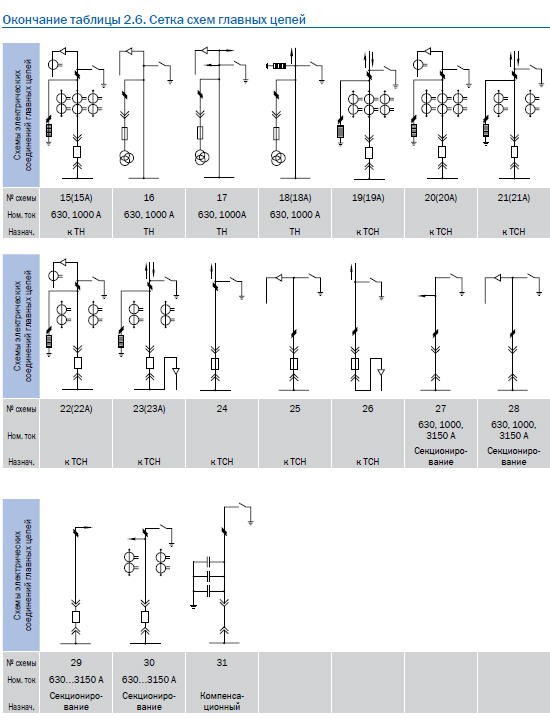

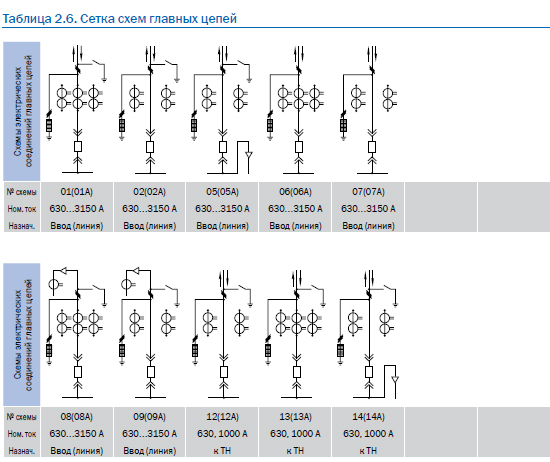

Схемы главных цепей К-01Э представлены в таблице 2.6.

Особенности устройства К-01Э



  • Универсальность – возможность применения совместно с КРУ других заводов. Для стыковки с КРУ с верхним расположением сборных шин разработаны переходные шинные мосты.
  • Простой и надежный механизм открывания и закрывания защитных шторок.
  • Применение современных технологий при изготовлении, что позволяет гарантировать повторяемость каждого изделия.
  • Использование современных комплектующих материалов повышает эксплуатационные качества изделия.
  • Использование современных вакуумных выключателей.
  • Применение микропроцессорных устройств РЗ и А российских или зарубежных производителей.
  • Наличием внутренних перегородок каркаса для локализации отсеков шкафа с применением проходных эпоксидных втулок.
  • Стационарные емкостные указатели напряжения.
  • Возможность визуального контроля положения ножей заземлителя в рабочих циклах при закрытых дверях.
  • Возможность установки в кабельном отсеке стационарно или на выкатном элементе трансформаторов напряжения.
