Шкафы утепленные, обогреваемые взрывозащищенным электрооборудованием, типа КШО-Э

Шкаф КШО утепленный обогреваемый взрывозащищенным электрооборудованием, типа КШО-Э используется в системах автоматизации технологических процессов в качестве несущей и защитной конструкции в которой размещают электрооборудование, приборов контроля и управления электрическими приводами электростанций и подстанций. КШО изготавливаются по ТУ 3433-044-32574607-2013.

 Структура условных обозначений КШО-Э

  • КШО-Э-1 – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» напольный с размерами корпуса 1800 х 800 х 630 мм.
  • КШО-Э-1(Н) – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» настенный с размерами корпуса 1400 х 800 х 630 мм.
  • КШО-Э-3 – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» напольный с размерами корпуса 1400 х 600 х 530 мм.
  • КШО-Э-3(Н) – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» настенный с размерами корпуса 1000 х 600 х 530 мм.



Условия эксплуатации

КШО-Э предназначены для эксплуатации в потенциально взрывоопасных средах, не содержащих токопроводящей пыли помещениях классов В-1а, В 1г (согласно ПУЭ, гл.7.3), в которых возможно образование взрывоопасных смесей газов и паров с воздухом категорий II, II-А, II-В, II-С групп Е1 Е4 по ГОСТ Р 30852.13-2002.
Шкафы КШО-Э эксплуатируются на открытом воздухе и внутри неотапливаемых помещений (климатическое исполнение - УХЛ 1 по ГОСТ 15150-69) если соблюдены условия:
  • Высота над уровнем моря – не должна превышать 1000 м.
  • Рабочее значение температуры наружного воздуха - от минус 60°С до плюс 40°С, с температурой внутри корпуса шкафа при включенном терморегуляторе не менее плюс 5°С.
  • Уровень взрывозащищенности КШО-Э – II (повышенная надежность против взрыва) обеспечивается применением встраиваемого электрооборудования соответствующих уровней и видов взрывозащиты.

В КШО-Э можно устанавить следующее оборудование:
  • выключатель путевой типа ВПВ-1А (1ExdIICT6);
  • клеммная коробка типа КП (2ExeIIT5);
  • электрообогреватель типа ОША (2ExmIIT4X).

Комплект электрооборудования КШО-Э имеет маркировку взрывозащиты 2ExdemIICT4Х.



Конструкция и принцип действия

Конструктивно металлооболочка КШО выполнена из двух слоев и заполнена теплоизоляционным материалом.

Степень защиты шкафа КШО - IP54 по ГОСТ 14254-96. На дверях имеется уплотнение из морозостойкой резины по всему периметру.

Источником тепла внутри КШО является электронагреватель, либо пароводяной обогреватель (по требованию заказчика). Для возможности визуального наблюдения за приборами контроля, устанавливаемыми в шкафах КШО на дверях выполняются смотровые окошки (по требованию заказчика).

Возможно изготовление шкафов КШО-Э разъемного типа.



На основе шкафов типа КШО-Э были разработаны следующие устройства:

  • шкаф КШО-СБ;
  • шкаф КШО-ПСЭ.

(Соответствуют техническим условиям на НКУ-Э98)

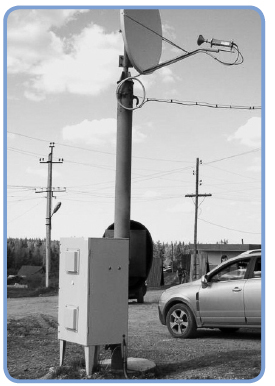

Конструкция и принцип действия КШО-СБ

Шкаф КШО-СБ предназначен для размещения оборудования таксофона с использованием спутниковой связи и солнечных батарей для районов без источников электроснабжения. Габаритные размеры шкафа -  1250х600х1400 мм, с возможностью крепления его к столбу с солнечными батареями.

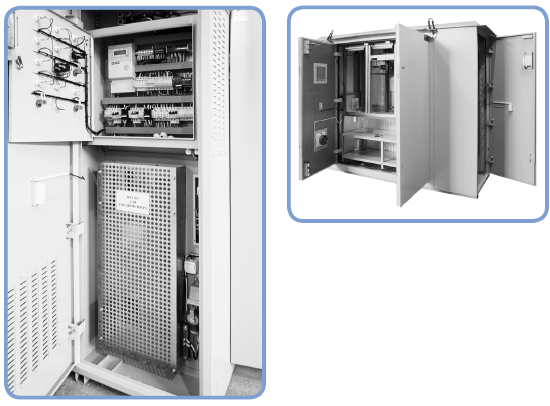

Конструкция и принцип действия КШО-ПСЭ

Шкаф КШО-ПСЭ предназначен для размещения телекоммуникационного оборудования мультисервисного доступа - цифровая мини АТС на 1000 абонентов.

Конструктивно шкаф разделён на 3 отсека:
отсек ввода и распределения;
отсек абонентского кросса «Интеркросс», предназначенный для прокладки и крепления приходящих телефонных кабелей;
отсек для установки технологического оборудования.

Шкаф выполнен в антивандальном исполнении, оборудован необходимыми датчиками и извещателями.

Габаритные размеры шкафа КШО-ПСЭ – 2800х850х2400 мм.



Смотрите также >     Низковольтные комплектные устройства НКУ-Э98
