Блок-боксы типа БКРУ-АПС(Э)

logo
Блок-боксы типа БКРУ-АПС(Э) предназначены для размещения комплектного распределительного устройства автоматического пункта секционирования (КРУ-АПС), изготовленных на базе камер сборных одностороннего обслуживания серии КСО-203.

 Назначение

Блок-боксы типа БКРУ-АПС(Э) предназначены для размещения комплектного распределительного устройства автоматического пункта секционирования (КРУ-АПС), изготовленных на базе камер сборных одностороннего обслуживания серии КСО-203.
Изделия применяются для защиты и коммутации электрических сетей и оборудования с номинальным напряжением 6(10) кВ, с номинальным током до 315 А и током динамической стойкости до 52кА.
Устройства подготовлены к включению систем телемеханизации (телеуправление, телесигнализация, телеизмерение).
Область применения - распределительные сети 6(10) кВ различных назначений, преимущественно для электроснабжения в районах с холодным климатом, станций катодной защиты магистральных нефте- и газопроводов, сельских и других потребителей, защита и коммутация высоковольтного оборудования.


Разновидности БКРУ-АПС(Э)

Разновидности БКРУ-АПС(Э) по функциональному назначению:

  • ПАПВ1 - пункт секционирования линий с односторонним питанием с АПВ;
  • ПАПВ2 - пункт секционирования линий с двухсторонним питанием с АПВ;
  • ПАВР - пункт секционирования линий с АВР и АПВ;
  • ПАВНР - пункт секционирования линий с АВР, АПВ и АВНР;
  • ПАПВ(д) - пункт секционирования линий с АВР, АПВ, устройствами делительной автоматики;
  • ПМР - пункт местного резервирования электропитания;
  • ВЭД - пункт для подключения высоковольтного электродвигателя.

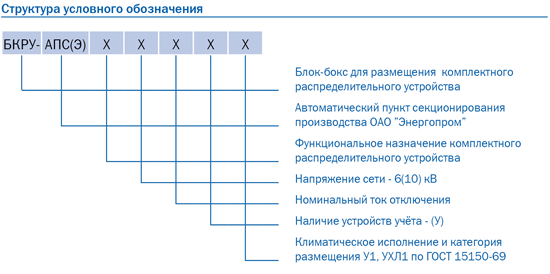

Пример условного обозначения

Пример условного обозначения БКРУ-АПС(Э) с односторонним питанием с АПВ на напряжение сети 10 кВ с номинальным током отключения 12,5 кА; с наличием средств учета электрической энергии климатического исполнения У и категории размещения 1:
БКРУ-АПС(Э)-ПАПВ1-10-12,5-У-У1.
По отдельному заказу возможно комплектование установки БКРУ-АПС(Э) микропроцессорными средствами релейной защиты и автоматики типа Sepam 1000+, БМРЗ и др.

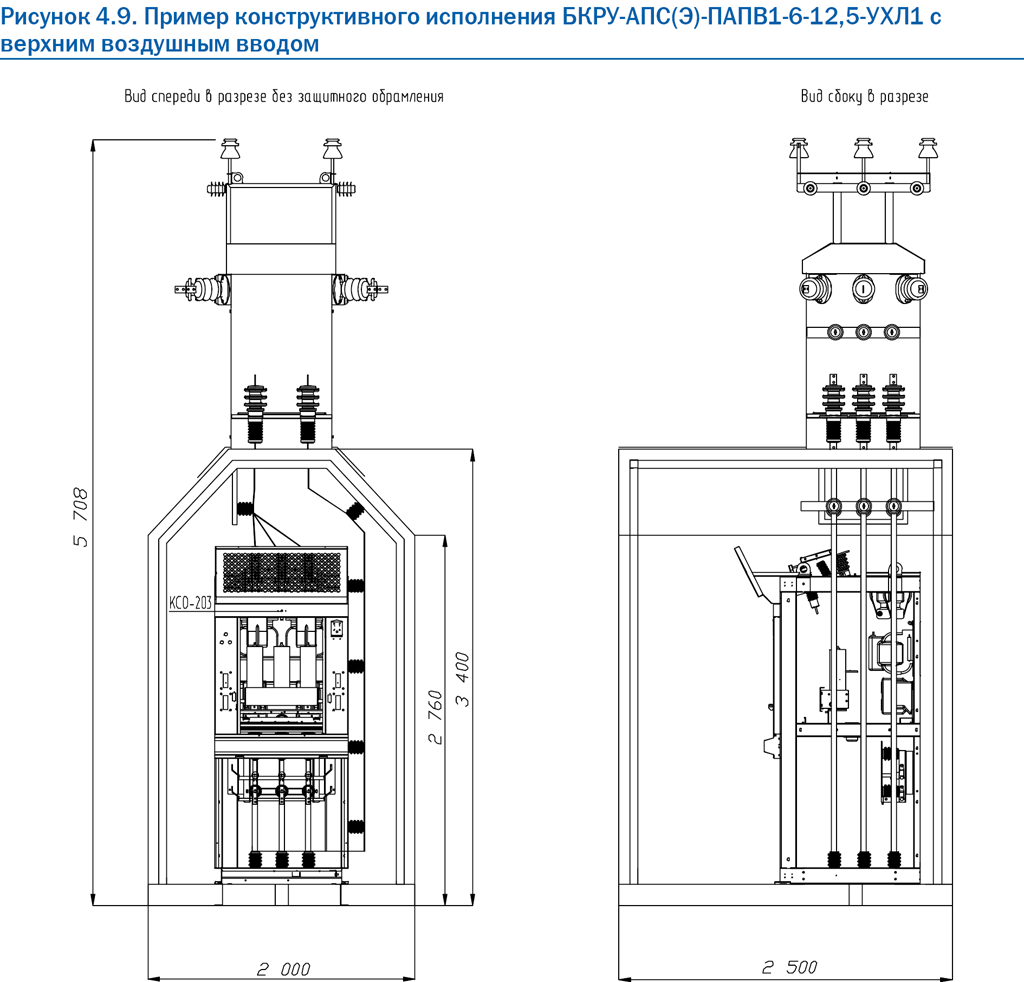

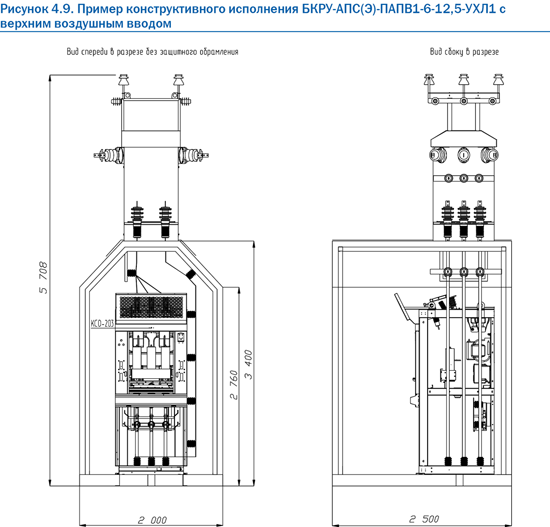

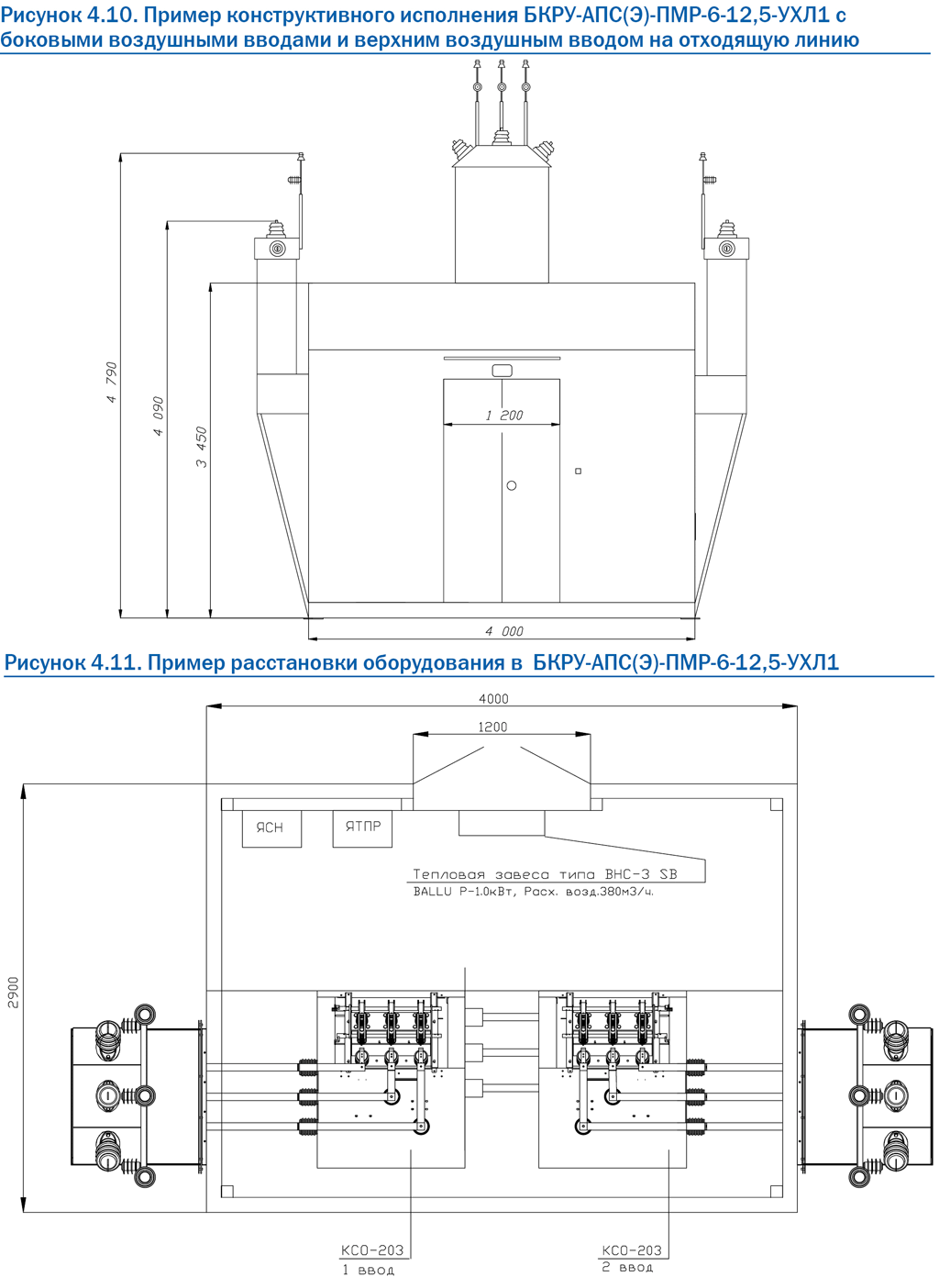

Габаритные размеры блок-бокса зависят от функционального назначения КРУ-АПС(Э), схемы главных цепей и, соответственно, от количества ячеек серии КСО-203.











Смотрите также >     Устройства комплектные распределительные КРУ-АПС(Э)
